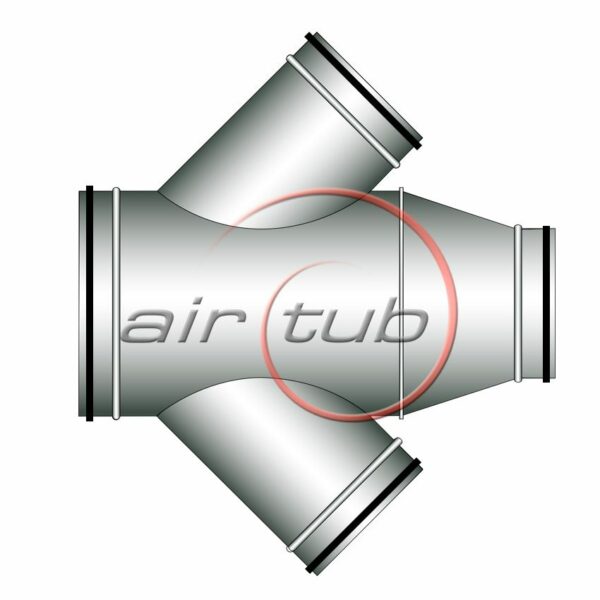

CRUCES CÓNICAS A 45º CON JUNTA DE GOMA

-Descripción:
Cruces Cónicas a 45º con Junta de Goma construidas a partir de 5 piezas ( tubo principal recto + reducción cónica con cuello en una boca e injertos inclinados a 45º perpendiculares entre si a 180º) El diametro del injerto siempre sera inferior al tubo principal.

-Material:
Acero galvanizado con recubrimiento de zinc Z-200/ Z-275 de espesores 0.5,0.6,0.8 y 1 mm según el diámetro y Junta de Goma EPDM.

-Diámetros Disponibles:
Desde Ø 80 hasta Ø 600

-Tipo de unión:
Enchufable (Accesorios Macho y Tubos Hembra en ambas bocas ) Union mediante Tornillos autotaladrantes o remaches.

-Opciones:
Se puedan fabricar cruces con diferentes grados de inclinación en los injertos, variar el angulo entre injertos, diámetros a medida y modificar longitudes tanto en el tubo principal como en el injerto.

Categorías: AIR HERMETIC

Descripción

A Continuación les indicamos los PVP. Si lo desea puede descargarse la pagina en pdf.

Ficha Técnica Codo 30º

Ficha Técnica Cruces Cónicas a 45º con Junta de Goma

Catálogo PDF Airtub

Tarifa Cruces Cónicas a 45º con Junta de Goma

Ø	80	100	125	150	160	175	200	225	250	275	300	315	350	400	450	500	550
100	40,42
125	42,25	42,82
150	45,06	45,66	50,53
160	46,72	47,96	53,45	56,86
175	48,58	50,46	56,57	60,11	62,77
200	51,19	53,45	57,80	63,55	65,71	68,06
225	57,47	58,58	65,46	68,88	72,24	75,82	77,17
250	60,17	64,61	69,14	76,42	77,62	79,01	83,21	86,05
275		68,11	73,99	79,21	80,06	81,10	85,19	93,53	99,36
300		70,78	78,46	82,18	84,04	86,10	91,99	98,63	101,42	105,89
315		72,66	81,35	87,19	87,64	88,27	98,29	101,60	107,15	110,38	113,81
350		81,34	86,50	89,63	93,90	98,38	102,48	108,41	111,48	117,72	125,93	128,02
400		86,24	92,53	100,08	102,23	104,56	110,09	114,41	120,54	128,47	135,58	145,13	159,67
450		90,74	98,74	105,79	108,41	111,22	116,80	123,76	130,06	137,42	147,95	164,15	178,49	196,48
500			107,92	113,14	116,27	119,59	126,08	133,84	141,68	151,22	166,01	183,83	196,91	215,90	233,51
550						130,03	137,36	145,68	154,64	174,68	187,33	201,52	210,86	232,19	248,42	264,07
600							149,10	157,04	178,12	190,70	203,76	212,99	232,69	242,65	260,62	281,15	306,92
