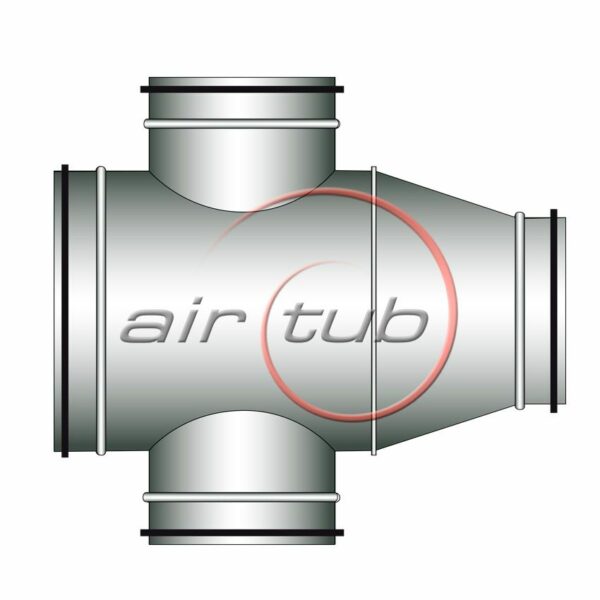

CRUCES CÓNICAS A 90º CON JUNTA DE GOMA

CRUZ CONICA 90 JUNTA GOMA AIR HERMETIC

CRUCES CÓNICAS A 90º CON JUNTA DE GOMA

-Descripción:
Cruces Cónicas a 90º con Junta de Goma, construidas a partir de 5 piezas  ( tubo principal recto + reducción cónica con cuello en una boca e injertos  a 90º perpendiculares entre si a 180º) El diametro de los injertos siempre sera inferior al tubo principal.

-Material:
Acero galvanizado con recubrimiento de zinc Z-200/ Z-275 de espesores 0.5,0.6,0.8 y 1 mm según el diámetro y Junta de Goma EPDM

-Diámetros Disponibles:
Desde Ø 80 hasta Ø 600

-Tipo de unión:
Enchufable (Accesorios Macho y Tubos Hembra en ambas bocas ) Union mediante Tornillos autotaladrantes o remaches.

-Opciones:
Se puedan fabricar cruces con diferentes grados de inclinación en los injertos, variar el angulo entre injertos, diámetros a medida y modificar longitudes tanto en el tubo principal como en el injerto.

Categorías:

A Continuación les indicamos los PVP. Si lo desea puede descargarse la pagina en pdf.

Ficha Técnica Codo 30º

Ficha Técnica Cruces Cónicas a 90º

Catálogo PDF Airtub

Tarifa Cruces Cónicas a 90º



Ø80100125150160175200225250275300315350400450500550
10027,80
12529,5332,03
15032,2634,0736,43
16033,4135,1437,2839,96
17534,7336,3638,3042,50
20036,4838,9041,1843,2843,6947,14
22538,9841,8844,0448,2345,1351,3756,35
25041,6445,5348,3051,7149,7255,0457,0561,33
27543,2247,3451,7854,3253,2956,8360,6463,5867,25
30044,7050,9053,2055,5455,5061,5063,5867,9769,2973,91
31549,4453,4055,5161,3158,4462,9868,1669,1973,8575,9676,55
35056,8661,4063,5962,0668,2069,6474,6076,5178,0881,2888,08
40065,7268,0265,8171,8774,8377,8680,8685,7490,9095,54103,33
45073,7869,8675,2879,0183,5388,3194,6699,36104,76120,06136,82
50085,9890,7796,86102,95110,42119,76134,21141,82152,45
55092,7899,40105,06113,45122,94136,49143,14151,74162,42176,96
600100,19108,00112,51127,09138,68145,12153,29162,35173,66180,37194,96
