DERIVACIÓN VERTICAL OVAL

DERIVACION VERTICAL AIR OVAL AIRTUB

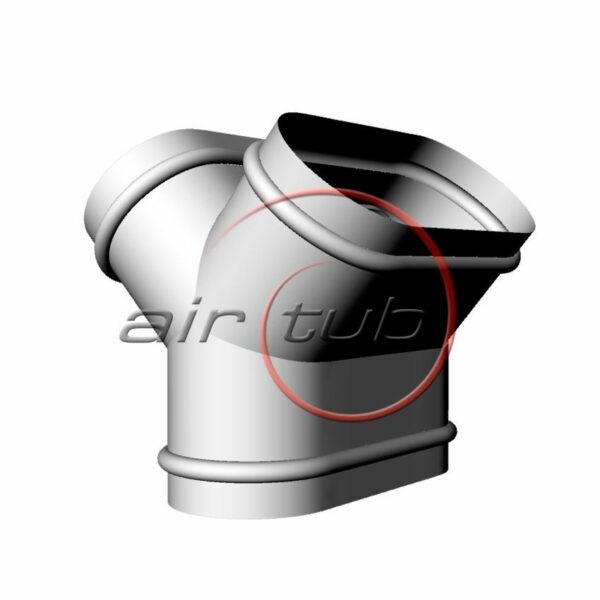

DERIVACIÓN VERTICAL OVAL

-Descripción:
Derivación Vertical  de sección Oval construida a partir de tres piezas . Tubo central y dos injertos inclinados a 45º

-Material:
Acero galvanizado con recubrimiento de zinc Z-200/ Z-275 de espesores 0.6, 0.7, 0.8 y 1 mm según la sección.

-Secciones Disponibles:
Desde 150 x 490 hasta 600 x 2020. Alturas standard fijas : 150, 200, 250, 300, 350, 400, 450, 500, 550, 600.  La anchura vendrá definida segun el Ø  del tubo inicial.

-Tipo de unión:
Enchufable  con manguitos. (Accesorios Macho y Tubos Hembra en ambas bocas ) Union mediante Tornillos autotaladrantes o remaches.

-Opciones:

Posibilidad de modificar longitudes tanto del tubo central como de los injertos.

Categorías:

A Continuación les indicamos los PVP. Si lo desea puede descargarse la pagina en pdf.

Ficha Técnica Codo 30º

Ficha Técnica Derivación Vertical Oval

Catálogo PDF Airtub

Tarifa  Derivación Vertical  Oval



Ø INICIALA150200250300350400450500550600
315B420
60,25
350B470440
69,0073,15
400B550520490465
83,6583,6283,8086,60
450B625600570540515
94,2894,2894,2897,4295,15
500B705680650620595565
108,20108,20108,20108,25105,70105,70
550B785755730700670640615
116,30119,04116,28116,30116,28116,28132,11
600B870835805780750720690665
137,72137,66137,72137,66137,66137,66144,11144,11
650B935910880850825795765740710
152,92149,15152,92152,92152,92152,92156,12156,12180,43
700B1020990965935905880850820790
168,12160,63168,12168,12281,51168,12168,12168,12195,65
750B1095106510351005980950925895865835
195,84172,10195,84195,84195,84195,84195,84195,84195,84195,84
800B1175115011201090106510351005980950920
223,58183,59223,58223,55223,58223,58223,58223,58223,58223,58
850B125012201195116511351105108010501020995
237,55195,05256,32256,32256,32256,32256,32256,32256,32256,32
900B1335130512751250122011901165113511051080
251,52206,53289,08289,08289,08289,08289,08289,08289,08289,08
950B1405138013501320129012651235121011801150
265,49218,00318,38318,38318,38318,38318,38318,38318,38318,38
1000B1490146014351405137513501320129012651235
279,47229,46347,71347,68347,71347,71347,71347,71347,71347,71
1100B1650162015901565153515051475145014201390
307,40253,26420,70420,70420,70420,70420,70420,70420,70420,70
1250B1885185518251800177017401715168516551625
349,33287,82478,08489,13489,16489,13489,13489,13489,13489,10
1400B2120209020602035200519751950192018901865
391,27322,34535,45547,76547,78547,78547,78547,78547,78547,78
1500B22202190216021352105207520502020
573,70586,87586,91586,78586,73586,78586,73586,73
