CHIMENEA CON RESISTENCIA AL FUEGO SV EI 60
Descripción

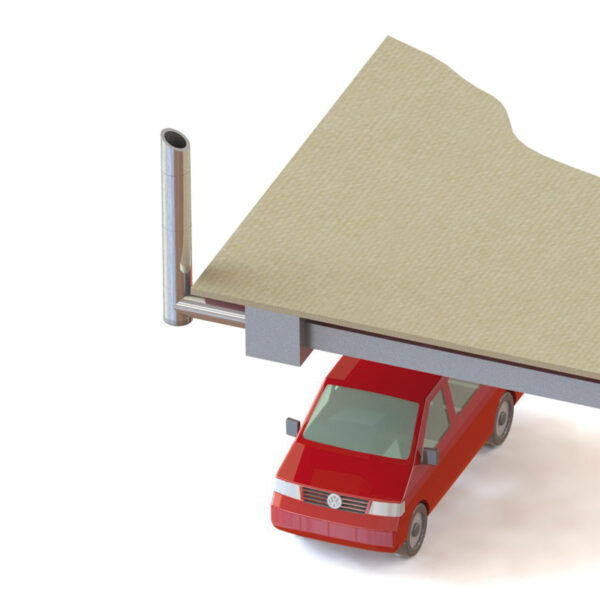

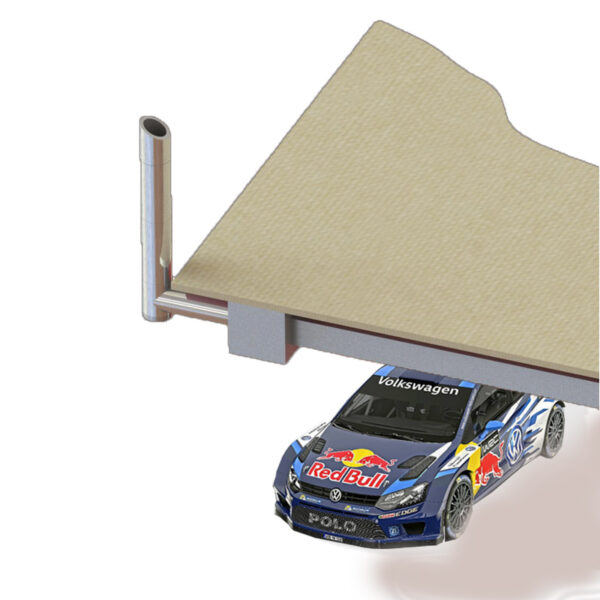

Sistema modular concéntrico de ventilación con resistencia al fuego de al menos 60 minutos. Fabricado en acero interior y exterior y aislamiento de fibra cerámica de 50mm para asegurar la no propagación de incendios en su caso.
Campos de aplicación
– Ventilación de garajes
– Ventilación de zonas comerciales
– Sectorización de incendios en zonas de medio nivel de riesgo
– Instalaciones de control de humo de incendio en zonas de medio nivel de riesgo
Ventajas
Facilidad de montaje:
Máxima conexión entre elementos (60mm)
Diseños específicos:
Amplia gama de piezas específicas para limpieza e inspección de los conductos.
Garantía de estanqueidad:
– Soldadura TIG longitudinal exterior en todos los módulos.
– Codos y te’s soldados o extruidos.
– Unión machihembrada sin necesidad de junta de silicona.
Accesorios:
– Amplia gama de accesorios disponibles (suportaciones, desviaciones, protecciones, inspección y limpieza, etc.).
– Diseño y fabricación propia de fijaciones especiales para casos específicos.
A Continuación les indicamos los PVP. Si lo desea puede descargarse la pagina en pdf.

Ficha Técnica Air Modular SV EI 60
Ø | Modulo Recto L1000 | Modulo Recto L500 | Modulo Recto L250 | Modulo Regulable 370/550 | Modulo Regulable 550/900 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
130/230 | 143 | 94 | 66 | 131 | 195 | ||||||||
150/250 | 160 | 105 | 74 | 147 | 219 | ||||||||
180/280 | 180 | 126 | 89 | 176 | 243 | ||||||||
200/300 | 196 | 131 | 93 | 182 | 247 | ||||||||
250/350 | 250 | 160 | 115 | 230 | 310 | ||||||||
300/400 | 290 | 195 | 140 | 269 | 417 | ||||||||
350/450 | 346 | 209 | 161 | 300 | 448 | ||||||||
400/500 | 396 | 255 | 201 | 371 | 531 | ||||||||
450/550 | 444 | 276 | 229 | 418 | 568 | ||||||||
500/600 | 496 | 297 | 261 | 457 | 618 | ||||||||
550/650 | 555 | 377 | 289 | 474 | 625 | ||||||||
600/700 | 642 | 423 | 345 | 548 | 790 | ||||||||
Ø | Codo 15º | Codo 30º | Codo 45º | Codo 90º | TE 135º | TE 90º | |||||||
130/230 | 97 | 97 | 97 | 141 | 290 | 207 | |||||||
150/250 | 109 | 109 | 109 | 158 | 325 | 232 | |||||||
180/280 | 132 | 132 | 132 | 186 | 387 | 280 | |||||||
200/300 | 135 | 135 | 135 | 194 | 402 | 295 | |||||||
250/350 | 166 | 166 | 166 | 246 | 511 | 374 | |||||||
300/400 | 190 | 190 | 190 | 299 | 622 | 456 | |||||||
350/450 | 247 | 247 | 247 | 357 | 737 | 540 | |||||||
400/500 | 336 | 336 | 336 | 1004 | 732 | ||||||||
450/550 | 504 | 504 | 504 | 1230 | 862 | ||||||||
500/600 | 585 | 585 | 585 | 1319 | 1056 | ||||||||
550/650 | 804 | 804 | 804 | 1431 | 1129 | ||||||||
600/700 | 982 | 982 | 982 | 1641 | 1433 | ||||||||
Ø | Modulo inspecci¢n y limpieza con tapa | Colector Hollin | Colector Hollin Desague | Colector Hollin Desague Aisl. | |||||||||
130/230 | 248 | 40 | 51 | ||||||||||
150/250 | 278 | 43 | 52 | ||||||||||
180/280 | 335 | 48 | 58 | ||||||||||
200/300 | 352 | 52 | 65 | ||||||||||
250/350 | 445 | 60 | 77 | ||||||||||
300/400 | 542 | 74 | 92 | ||||||||||
350/450 | 685 | 108 | 146 | ||||||||||
400/500 | 932 | 205 | |||||||||||
450/550 | 1089 | 249 | |||||||||||
500/600 | 1313 | 317 | |||||||||||
550/650 | 1401 | 374 | |||||||||||
600/700 | 1739 | 401 | |||||||||||
Ø | Terminal Conico | Terminal Anti-Lluvia | Terminal Anti Viento | Terminal Horizontal Rejilla | Terminal Vertical Rejilla | Terminal Gas | |||||||
130/230 | 60 | 84 | 120 | 81 | 89 | 323 | |||||||
150/250 | 67 | 94 | 134 | 83 | 100 | 342 | |||||||
180/280 | 80 | 111 | 159 | 97 | 118 | 367 | |||||||
200/300 | 84 | 115 | 166 | 105 | 130 | 391 | |||||||
250/350 | 105 | 146 | 211 | 132 | 126 | 509 | |||||||
300/400 | 128 | 179 | 257 | 160 | 174 | 567 | |||||||
350/450 | 150 | 211 | 279 | 204 | 225 | 684 | |||||||
400/500 | 205 | 286 | 342 | 245 | 270 | 862 | |||||||
450/550 | 232 | 378 | 293 | 965 | |||||||||
500/600 | 262 | 410 | 311 | 1070 | |||||||||
550/650 | 271 | 571 | 1114 | ||||||||||
600/700 | 289 | 655 | 1189 | ||||||||||
Ø | Adaptador Campana Macho | Adaptador Campana Hembra | Ampliacion (1 Diametro) | Reducci¢n (1 Diametro) | Adaptador Simple a Doble | Adaptador Doble a Simple | |||||||
130/230 | 37 | 37 | 67 | 67 | 37 | 37 | |||||||
150/250 | 42 | 42 | 75 | 75 | 42 | 42 | |||||||
180/280 | 46 | 46 | 85 | 85 | 46 | 46 | |||||||
200/300 | 42 | 42 | 85 | 85 | 42 | 42 | |||||||
250/350 | 46 | 46 | 111 | 111 | 46 | 46 | |||||||
300/400 | 52 | 52 | 129 | 129 | 52 | 52 | |||||||
350/450 | 57 | 57 | 154 | 154 | 57 | 57 | |||||||
400/500 | 77 | 77 | 217 | 217 | 77 | 77 | |||||||
450/550 | 103 | 103 | 260 | 260 | 103 | 103 | |||||||
500/600 | 132 | 132 | 323 | 323 | 132 | 132 | |||||||
550/650 | 163 | 163 | 387 | 387 | 163 | 163 | |||||||
600/700 | 182 | 182 | 546 | 546 | 182 | 182 | |||||||
Ø | Pasamuros | Cubreaguas 0-5§ | Cubreaguas 5-25§ | Cubreaguas 25-45§ | Collarin Antitormenta | Junta Silicona | |||||||
130/230 | 34 | 146 | 146 | 216 | 28 | 3 | |||||||
150/250 | 35 | 160 | 160 | 219 | 32 | 3 | |||||||
180/280 | 44 | 171 | 171 | 226 | 38 | 4 | |||||||
200/300 | 45 | 177 | 177 | 229 | 38 | 5 | |||||||
250/350 | 50 | 196 | 196 | 234 | 41 | 7 | |||||||
300/400 | 66 | 215 | 215 | 248 | 45 | 8 | |||||||
350/450 | 85 | 233 | 233 | 296 | 63 | 9 | |||||||
400/500 | 111 | 266 | 266 | 338 | 82 | 10 | |||||||
450/550 | 121 | 294 | 294 | 377 | 107 | 11 | |||||||
500/600 | 133 | 331 | 331 | 423 | 116 | 12 | |||||||
550/650 | 148 | 372 | 372 | 475 | 127 | 14 | |||||||
600/700 | 185 | 417 | 417 | 532 | 145 | 16 | |||||||
Ø | Soporte Carga Regulable | Abrazadera de Union 2.0 | Abrazaera Fijacion pared Regulable | Abrazadera pared Fija | Abrazadera Pared 50-150 | Abrazadera Pared 150-250 | Abrazadera Amarre Tornillo | Abrazadera Vientos | Abrazadera Forjado Inox | Abrazadera de Ara¤a | Abrazadera Soporte | Soporte de Techo | |
130/230 | 166 | 10 | 28 | 86 | 92 | 27 | 14 | 27 | 11 | 89 | 35 | ||
150/250 | 186 | 13 | 33 | 99 | 107 | 27 | 15 | 27 | 13 | 100 | 39 | ||
180/280 | 222 | 15 | 34 | 114 | 127 | 31 | 17 | 32 | 15 | 109 | 45 | ||
200/300 | 231 | 16 | 34 | 118 | 131 | 35 | 18 | 32 | 15 | 110 | 46 | ||
250/350 | 292 | 18 | 37 | 147 | 162 | 40 | 20 | 36 | 18 | 121 | 50 | ||
300/400 | 356 | 23 | 47 | 184 | 200 | 46 | 22 | 40 | 20 | 147 | 56 | ||
350/450 | 423 | 26 | 53 | 221 | 250 | 52 | 30 | 22 | 175 | 78 | |||
400/500 | 573 | 29 | 68 | 240 | 272 | 57 | 40 | 30 | 192 | 101 | |||
450/550 | 648 | 31 | 84 | 263 | 297 | 63 | 53 | 40 | 219 | 131 | |||
500/600 | 734 | 36 | 100 | 294 | 336 | 69 | 57 | 53 | 248 | 143 | |||
550/650 | 828 | 39 | 110 | 335 | 380 | 75 | 63 | 57 | 268 | 155 | |||
600/700 | 951 | 46 | 143 | 434 | 491 | 82 | 82 | 74 | 347 | 179 |
