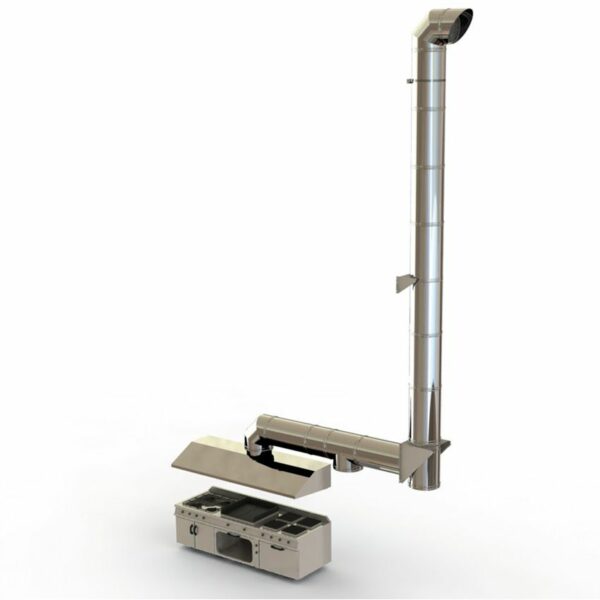

CHIMENEA CON RESISTENCIA AL FUEGO SV EI30
Descripción
Sistema modular concéntrico de ventilación con resistencia al fuego de al menos 30 minutos. Fabricado en acero interior y exterior y aislamiento de fibra cerámica de 25mm para asegurar la no propagación de incendios en su caso.
Campos de aplicación
– Extracción de campanas de cocina industriales.
– Ventilación de zonas comerciales.
– Sectorización de incendios en zonas de bajo nivel de riesgo.
– Instalaciones de control de humo de incendio en zonas de bajo nivel de riesgo.
Ventajas
Facilidad de montaje:
Máxima conexión entre elementos (60mm)
Diseños específicos:
Amplia gama de piezas específicas para limpieza e inspección de los conductos.
Garantía de estanqueidad:
– Soldadura TIG longitudinal exterior en todos los módulos.
– Codos y te’s soldados o extruidos.
– Unión machihembrada sin necesidad de junta de silicona.
Accesorios:
– Amplia gama de accesorios disponibles (suportaciones, desviaciones, protecciones, inspección y limpieza, etc.).
– Diseño y fabricación propia de fijaciones especiales para casos específicos.
A Continuación les indicamos los PVP. Si lo desea puede descargarse la pagina en pdf.

Ficha Técnica Air Modular SV EI 30
Ø | Módulo recto 1000 MM | Módulo recto 500 MM | Módulo recto 250 MM | Módulo regulable 370-550 MM | Módulo regulable 550-900 MM | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
130/180 | 78 | 57 | 41 | 78 | 115 | |||||||
150/200 | 96 | 64 | 47 | 88 | 129 | |||||||
180/230 | 108 | 75 | 54 | 102 | 140 | |||||||
200/250 | 127 | 86 | 62 | 118 | 159 | |||||||
250/300 | 153 | 97 | 70 | 139 | 189 | |||||||
300/350 | 189 | 126 | 91 | 174 | 270 | |||||||
350/400 | 237 | 158 | 121 | 226 | 339 | |||||||
400/450 | 263 | 187 | 147 | 271 | 389 | |||||||
450/500 | 284 | 195 | 161 | 294 | 402 | |||||||
500/550 | 305 | 201 | 177 | 310 | 420 | |||||||
550/600 | 347 | 261 | 200 | 327 | 433 | |||||||
600/650 | 389 | 284 | 231 | 368 | 531 | |||||||
Ø | Codo 15º | Codo 30º | Codo 45º | Codo 90º | Te 135º | Te 90º | ||||||
130/180 | 57 | 57 | 57 | 80 | 166 | 121 | ||||||
150/200 | 64 | 64 | 64 | 91 | 182 | 133 | ||||||
180/230 | 75 | 75 | 75 | 104 | 197 | 156 | ||||||
200/250 | 86 | 86 | 86 | 121 | 228 | 182 | ||||||
250/300 | 97 | 97 | 97 | 143 | 350 | 218 | ||||||
300/350 | 118 | 118 | 118 | 186 | 398 | 283 | ||||||
350/400 | 161 | 161 | 161 | 233 | 481 | 353 | ||||||
400/450 | 202 | 202 | 202 | 656 | 440 | |||||||
450/500 | 292 | 292 | 292 | 732 | 499 | |||||||
500/550 | 326 | 326 | 326 | 750 | 590 | |||||||
550/600 | 457 | 457 | 457 | 845 | 641 | |||||||
600/650 | 540 | 540 | 540 | 980 | 788 | |||||||
Ø | Módulo de inspección y limpieza con Tapa | Colector de hollín | Colector de hollín con desagüe | Colector hollin desagüe aislado | ||||||||
130/180 | 143 | 22 | 28 | |||||||||
150/200 | 159 | 26 | 31 | |||||||||
180/230 | 185 | 29 | 35 | |||||||||
200/250 | 216 | 34 | 42 | |||||||||
250/300 | 255 | 37 | 47 | |||||||||
300/350 | 331 | 48 | 60 | |||||||||
350/400 | 427 | 74 | 100 | |||||||||
400/450 | 524 | 136 | 136 | |||||||||
450/500 | 591 | 159 | 159 | |||||||||
500/550 | 692 | 195 | 195 | |||||||||
550/600 | 751 | 234 | 234 | |||||||||
600/650 | 908 | 243 | 243 | |||||||||
Ø | Terminal cónico | Terminal anti-lluvia | Terminal anti-viento | Terminal horizontal con rejilla | Terminal vertical con rejilla | Terminal Gas | ||||||
130/180 | 35 | 49 | 70 | 44 | 71 | 226 | ||||||
150/200 | 40 | 56 | 79 | 50 | 79 | 282 | ||||||
180/230 | 47 | 64 | 92 | 58 | 94 | 325 | ||||||
200/250 | 54 | 74 | 105 | 68 | 107 | 344 | ||||||
250/300 | 65 | 90 | 130 | 81 | 126 | 391 | ||||||
300/350 | 83 | 117 | 167 | 104 | 174 | 509 | ||||||
350/400 | 103 | 145 | 192 | 140 | 225 | 567 | ||||||
400/450 | 130 | 181 | 216 | 163 | 270 | 684 | ||||||
450/500 | 141 | 242 | 293 | 862 | ||||||||
500/550 | 154 | 252 | 311 | 965 | ||||||||
550/600 | 751 | 357 | 1070 | |||||||||
600/650 | 167 | 397 | 1114 | |||||||||
Ø | Adaptador campana macho | Adaptador campana hembra | Ampliación 1 (diametro) | Reduccion (1 diametro) | Adaptador simple a doble | Adaptador doble a simple | ||||||
130/180 | 26 | 26 | 63 | 63 | 26 | 26 | ||||||
150/200 | 30 | 30 | 80 | 80 | 30 | 30 | ||||||
180/230 | 36 | 36 | 97 | 97 | 36 | 36 | ||||||
200/250 | 41 | 41 | 121 | 121 | 41 | 41 | ||||||
250/300 | 48 | 48 | 151 | 151 | 48 | 48 | ||||||
300/350 | 62 | 62 | 174 | 174 | 62 | 62 | ||||||
350/400 | 78 | 78 | 207 | 207 | 78 | 78 | ||||||
400/450 | 97 | 97 | 254 | 254 | 97 | 97 | ||||||
450/500 | 113 | 113 | 346 | 346 | 113 | 113 | ||||||
500/550 | 116 | 116 | 392 | 392 | 116 | 116 | ||||||
550/600 | 129 | 129 | 415 | 415 | 129 | 129 | ||||||
600/650 | 139 | 139 | 507 | 507 | 139 | 139 | ||||||
Ø | Pasamuros | Cubreaguas 0º-5º | Cubreaguas 5º-25º | Cubreaguas 25º-45º | Collar¡n antitormenta | Junta de silicona | ||||||
130/180 | 28 | 127 | 127 | 207 | 22 | 3 | ||||||
150/200 | 28 | 141 | 141 | 210 | 25 | 3 | ||||||
180/230 | 34 | 146 | 146 | 216 | 28 | 4 | ||||||
200/250 | 35 | 160 | 160 | 219 | 32 | 5 | ||||||
250/300 | 45 | 177 | 177 | 229 | 38 | 7 | ||||||
300/350 | 50 | 196 | 196 | 234 | 41 | 8 | ||||||
350/400 | 66 | 215 | 215 | 248 | 45 | 9 | ||||||
400/450 | 85 | 233 | 233 | 296 | 63 | 10 | ||||||
450/500 | 111 | 266 | 266 | 338 | 82 | 11 | ||||||
500/550 | 121 | 294 | 294 | 377 | 107 | 12 | ||||||
550/600 | 133 | 331 | 331 | 423 | 116 | 14 | ||||||
600/650 | 148 | 372 | 372 | 475 | 127 | 16 | ||||||
Ø | Soporte de carga regulable | Abrazadera de unión 2.0 | Abrazadera fijación pared regulable 50-75mm | Abrazadera fijación pared fija | Abrazadera fijación pared regulable 50-150mm | Abrazadera fijación pared regulable 150-250mm | Abrazadera para amarre por Tornillo | Abrazadera vientos | Abrazadera forjado inox | Abrazadera de araña | Abrazadera de soporTe | SoporTe de Techo |
130/180 | 99 | 8 | 21 | 63 | 69 | 21 | 11 | 23 | 8 | 79 | 27 | |
150/200 | 112 | 9 | 24 | 71 | 78 | 23 | 13 | 25 | 8 | 79 | 30 | |
180/230 | 129 | 10 | 28 | 86 | 92 | 27 | 14 | 27 | 11 | 89 | 35 | |
200/250 | 149 | 13 | 33 | 99 | 107 | 27 | 15 | 27 | 13 | 100 | 39 | |
250/300 | 179 | 16 | 34 | 118 | 131 | 35 | 18 | 32 | 15 | 110 | 46 | |
300/350 | 233 | 18 | 37 | 147 | 162 | 40 | 20 | 36 | 18 | 121 | 50 | |
350/400 | 290 | 23 | 47 | 184 | 200 | 46 | 22 | 40 | 20 | 147 | 56 | |
400/450 | 362 | 26 | 53 | 221 | 250 | 52 | 30 | 22 | 175 | 78 | ||
450/500 | 394 | 29 | 68 | 240 | 272 | 57 | 40 | 30 | 192 | 101 | ||
500/550 | 430 | 31 | 84 | 263 | 297 | 63 | 53 | 40 | 219 | 131 | ||
550/600 | 494 | 36 | 100 | 294 | 336 | 69 | 57 | 53 | 248 | 143 | ||
600/650 | 550 | 39 | 110 | 335 | 380 | 75 | 63 | 57 | 268 | 155 |
