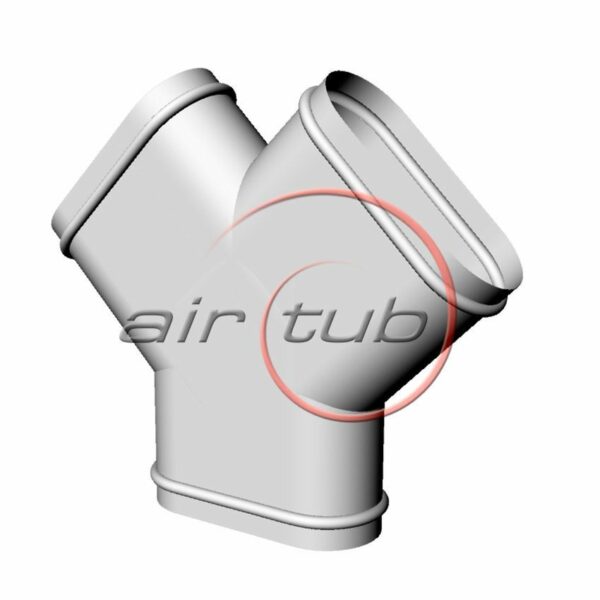

DERIVACIÓN HORIZONTAL OVAL
-Descripción:
Derivación Horizontal de sección Oval construida a partir de tres piezas . Tubo central y dos injertos inclinados a 45º
-Material:
Acero galvanizado con recubrimiento de zinc Z-200/ Z-275 de espesores 0.6, 0.7, 0.8 y 1 mm según la sección.
-Secciones Disponibles:
Desde 150 x 490 hasta 600 x 2020. Alturas standard fijas : 150, 200, 250, 300, 350, 400, 450, 500, 550, 600. La anchura vendrá definida segun el Ø del tubo inicial.
-Tipo de unión:
Enchufable con manguitos. (Accesorios Macho y Tubos Hembra en ambas bocas ) Union mediante Tornillos autotaladrantes o remaches.
-Opciones:
Posibilidad de modificar longitudes tanto del tubo central como de los injertos.
A Continuación les indicamos los PVP. Si lo desea puede descargarse la pagina en pdf.
Ficha Técnica Derivación Horizontal Oval
Tarifa Derivación Horizontal Oval
| Ø INICIAL | A | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 315 | B | 420 | |||||||||
| 72,3 | |||||||||||
| 350 | B | 470 | 440 | ||||||||
| 82,8 | 87,78 | ||||||||||
| 400 | B | 550 | 520 | 490 | 465 | ||||||
| 100,38 | 100,34 | 100,56 | 103,92 | ||||||||
| 450 | B | 625 | 600 | 570 | 540 | 515 | |||||
| 135,77 | 135,77 | 135,77 | 140,28 | 137,02 | |||||||
| 500 | B | 705 | 680 | 650 | 620 | 595 | 565 | ||||
| 155,81 | 155,81 | 155,81 | 155,88 | 152,21 | 152,21 | ||||||
| 550 | B | 785 | 755 | 730 | 700 | 670 | 640 | 615 | |||
| 167,47 | 171,41 | 167,45 | 167,47 | 167,45 | 167,45 | 190,22 | |||||
| 600 | B | 870 | 835 | 805 | 780 | 750 | 720 | 690 | 665 | ||
| 198,31 | 198,23 | 198,31 | 198,23 | 198,23 | 198,23 | 207,52 | 207,52 | ||||
| 650 | B | 935 | 910 | 880 | 850 | 825 | 795 | 765 | 740 | 710 | |
| 220,19 | 214,78 | 220,19 | 220,19 | 220,19 | 220,19 | 224,8 | 224,8 | 259,82 | |||
| 700 | B | 1020 | 990 | 965 | 935 | 905 | 880 | 850 | 820 | 790 | |
| 242,09 | 231,31 | 242,09 | 242,09 | 405,36 | 242,09 | 242,09 | 242,09 | 281,72 | |||
| 750 | B | 1095 | 1065 | 1035 | 1005 | 980 | 950 | 925 | 895 | 865 | 835 |
| 282,01 | 247,82 | 282,01 | 282,01 | 282,01 | 282,01 | 282,01 | 282,01 | 282,01 | 282,01 | ||
| 800 | B | 1175 | 1150 | 1120 | 1090 | 1065 | 1035 | 1005 | 980 | 950 | 920 |
| 321,96 | 264,36 | 321,96 | 321,9 | 321,96 | 321,96 | 321,96 | 321,96 | 321,96 | 321,96 | ||
| 850 | B | 1250 | 1220 | 1195 | 1165 | 1135 | 1105 | 1080 | 1050 | 1020 | 995 |
| 342,07 | 280,87 | 369,1 | 369,1 | 369,1 | 369,1 | 369,1 | 369,1 | 369,1 | 369,1 | ||
| 900 | B | 1335 | 1305 | 1275 | 1250 | 1220 | 1190 | 1165 | 1135 | 1105 | 1080 |
| 362,17 | 297,41 | 416,28 | 416,28 | 416,28 | 416,28 | 416,28 | 416,28 | 416,28 | 416,28 | ||
| 950 | B | 1405 | 1380 | 1350 | 1320 | 1290 | 1265 | 1235 | 1210 | 1180 | 1150 |
| 382,3 | 313,92 | 458,47 | 458,47 | 458,47 | 458,47 | 458,47 | 458,47 | 458,47 | 458,47 | ||
| 1000 | B | 1490 | 1460 | 1435 | 1405 | 1375 | 1350 | 1320 | 1290 | 1265 | 1235 |
| 402,43 | 330,42 | 500,7 | 500,64 | 500,7 | 500,7 | 500,7 | 500,7 | 500,7 | 500,7 | ||
| 1100 | B | 1650 | 1620 | 1590 | 1565 | 1535 | 1505 | 1475 | 1450 | 1420 | 1390 |
| 442,66 | 364,69 | 605,81 | 605,81 | 605,81 | 605,81 | 605,81 | 605,81 | 605,81 | 605,81 | ||
| 1250 | B | 1885 | 1855 | 1825 | 1800 | 1770 | 1740 | 1715 | 1685 | 1655 | 1625 |
| 503,04 | 414,46 | 688,44 | 704,35 | 704,38 | 704,35 | 704,35 | 704,35 | 704,35 | 704,3 | ||
| 1400 | B | 2120 | 2090 | 2060 | 2035 | 2005 | 1975 | 1950 | 1920 | 1890 | 1865 |
| 563,42 | 464,17 | 771,05 | 788,77 | 788,81 | 788,81 | 788,81 | 788,81 | 788,81 | 788,81 | ||
| 1500 | B | 2220 | 2190 | 2160 | 2135 | 2105 | 2075 | 2050 | 2020 | ||
| 826,13 | 845,09 | 845,15 | 844,97 | 844,90 | 844,97 | 844,90 | 844,90 |
