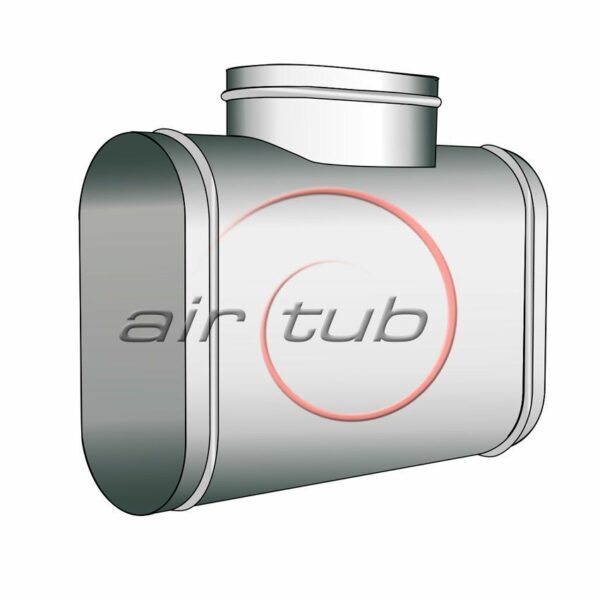

TE 90º HORIZONTAL OVAL
-Descripción:
Te a 90º Horizontal Oval construida a partir de dos piezas. Tubo principal e injerto lateral.
-Material:
Acero galvanizado con recubrimiento de zinc Z-200/ Z-275 de espesores 0.6, 0.7, 0.8 y 1 mm según la sección.
-Secciones Disponibles:
Desde 150 x 490 hasta 600 x 2020. Alturas standard fijas : 150, 200, 250, 300, 350, 400, 450, 500, 550, 600. La anchura vendrá definida segun el Ø del tubo inicial.
-Tipo de unión:
Enchufable con manguitos. (Accesorios Macho y Tubos Hembra en ambas bocas ) Union mediante Tornillos autotaladrantes o remaches.
-Opciones:
Posibilidad de modificar longitudes del tubo y del injerto y angulo de inclinación del injerto.
A Continuación les indicamos los PVP. Si lo desea puede descargarse la pagina en pdf.
Ficha Técnica Te 90º Horizontal Oval
Tarifa TE 90º Horizontal Oval
| Ø INICIAL | A | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 315 | B | 420 | |||||||||
| 135,65 | |||||||||||
| 350 | B | 470 | 440 | ||||||||
| 157,33 | 157,33 | ||||||||||
| 400 | B | 550 | 520 | 490 | 465 | ||||||
| 219,54 | 219,54 | 219,54 | 227,83 | ||||||||
| 450 | B | 625 | 600 | 570 | 540 | 515 | |||||
| 302,64 | 302,64 | 302,64 | 307,56 | 307,56 | |||||||
| 500 | B | 705 | 680 | 650 | 620 | 595 | 565 | ||||
| 341,72 | 341,72 | 341,72 | 341,72 | 341,72 | 341,72 | ||||||
| 550 | B | 785 | 755 | 730 | 700 | 670 | 640 | 615 | |||
| 352,42 | 352,42 | 352,42 | 352,42 | 352,42 | 352,42 | 352,42 | |||||
| 600 | B | 870 | 835 | 805 | 780 | 750 | 720 | 690 | 665 | ||
| 426,05 | 426,05 | 426,05 | 426,12 | 426,12 | 426,12 | 426,12 | 426,12 | ||||
| 650 | B | 935 | 910 | 880 | 850 | 825 | 795 | 765 | 740 | 710 | |
| 483,25 | 483,25 | 483,25 | 483,25 | 483,25 | 483,25 | 483,25 | 483,25 | 483,25 | |||
| 700 | B | 1020 | 990 | 965 | 935 | 905 | 880 | 850 | 820 | 790 | |
| 540,49 | 540,49 | 540,49 | 540,49 | 540,49 | 540,49 | 540,49 | 540,49 | 540,49 | |||
| 750 | B | 1095 | 1065 | 1035 | 1005 | 980 | 950 | 925 | 895 | 865 | 835 |
| 631,79 | 631,79 | 631,79 | 631,79 | 631,79 | 631,79 | 631,79 | 631,79 | 631,79 | 631,79 | ||
| 800 | B | 1175 | 1150 | 1120 | 1090 | 1065 | 1035 | 1005 | 980 | 950 | 920 |
| 723,10 | 723,10 | 723,10 | 723,10 | 723,10 | 723,10 | 723,10 | 723,10 | 723,10 | 723,10 | ||
| 850 | B | 1250 | 1220 | 1195 | 1165 | 1135 | 1105 | 1080 | 1050 | 1020 | 995 |
| 768,26 | 768,26 | 768,26 | 836,77 | 836,77 | 836,77 | 836,77 | 836,77 | 836,77 | 836,77 | ||
| 900 | B | 1335 | 1305 | 1275 | 1250 | 1220 | 1190 | 1165 | 1135 | 1105 | 1080 |
| 813,47 | 813,47 | 813,47 | 950,47 | 950,47 | 950,47 | 950,47 | 950,47 | 950,47 | 950,47 | ||
| 950 | B | 1405 | 1380 | 1350 | 1320 | 1290 | 1265 | 1235 | 1210 | 1180 | 1150 |
| 858,67 | 858,67 | 858,67 | 1044,23 | 1044,23 | 1044,23 | 1044,23 | 1044,23 | 1044,23 | 1044,23 | ||
| 1000 | B | 1490 | 1460 | 1435 | 1405 | 1375 | 1350 | 1320 | 1290 | 1265 | 1235 |
| 903,89 | 903,89 | 903,89 | 1137,96 | 1137,96 | 1137,96 | 1137,96 | 1137,96 | 1137,96 | 1137,96 | ||
| 1100 | B | 1650 | 1620 | 1590 | 1565 | 1535 | 1505 | 1475 | 1450 | 1420 | 1390 |
| 994,22 | 994,22 | 994,22 | 1324,27 | 1324,27 | 1324,27 | 1324,27 | 1324,27 | 1324,27 | 1324,27 | ||
| 1250 | B | 1885 | 1855 | 1825 | 1800 | 1770 | 1740 | 1715 | 1685 | 1655 | 1625 |
| 1129,80 | 1129,80 | 1129,80 | 1509,31 | 1509,31 | 1509,31 | 1509,31 | 1509,31 | 1509,31 | 1509,31 | ||
| 1400 | B | 2120 | 2090 | 2060 | 2035 | 2005 | 1975 | 1950 | 1920 | 1890 | 1865 |
| 1265,41 | 1265,41 | 1265,41 | 1690,43 | 1690,43 | 1690,43 | 1690,43 | 1690,43 | 1690,43 | 1690,43 | ||
| 1500 | B | 2220 | 2190 | 2160 | 2135 | 2105 | 2075 | 2050 | 2020 | ||
| 1355,78 | 1811,15 | 1811,15 | 1811,15 | 1811,15 | 1811,15 | 1811,15 | 1811,15 |
