CHIMENEA MODULAR COLECTIVA SEE
Descripción

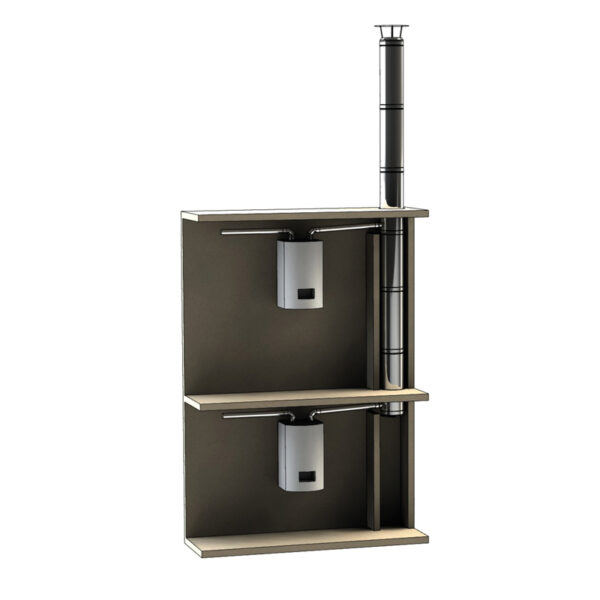

Sistema modular metálico de evacuación de humos y gases de doble pared colectivo fabricado en acero inoxidable interior y exterior con aislamiento de 25mm de lana de roca. Especialmente diseñado para instalaciones colectivas en calderas murales (estancas y de condensación).
Campos de aplicación
– 304: calderas murales de gas natural.
– 316: calderas de condensación y bajo NOx.
Ventajas
Facilidad de montaje:
– Máxima conexión entre elementos (60mm)
– Instalación de tres piezas por planta (te, recto y regulable)
Garantía de estanqueidad:
– Soldadura TIG longitudinal en todos los módulos.
– Sistema de unión con junta de silicona certificada para aplicaciones en sobrepresión y/o condensación.
Aislamiento:
– Ausencia total de puente térmico en toda la superficie de la chimenea.
– Aislamiento de lana de roca de alta densidad.
Material y acabado:
– Gran variedad de materiales certificados tanto en pared interior como exterior, dependiendo de la aplicación (interior) y de la ubicación (exterior).
Accesorios:
– Amplia gama de accesorios disponibles (suportaciones, desviaciones, protecciones, inspección y limpieza, extractores, etc.)
– Diseño y fabricación propia de fijaciones especiales para casos específicos.
A Continuación les indicamos los PVP. Si lo desea puede descargarse la pagina en pdf.

Ficha Técnica Air Modular Colectiva SEE
SEE-304 / ZINC | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ø | Modulo Recto L1000 | Modulo Recto L500 | Modulo Recto Regulable 930-1500 | Te 90 Conexión a 60 | Te 90 Conexión a 80 | Te 90 Doble Conexión 60 | Te 90 Doble Conexión 80 | Te 90 con Admisión 60/100 | Te 90 con Admisión 80/125 | Colector HollÍn con Desagüe Inox | Colector Hollín Con desagüe y Reg. De Tiro Inox | Terminal Cónico Inox | Terminal Anti-lluvia Inox | Terminal Anti-Viento Inox | Soporte de Carga Inox |
80/130 | 60 | 43 | 96 | 83 | 83 | 24 | 32 | 32 | 45 | 65 | 89 | ||||
130/180 | 63 | 45 | 101 | 86 | 86 | 125 | 125 | 102 | 107 | 25 | 33 | 34 | 48 | 69 | 95 |
150/200 | 77 | 50 | 105 | 90 | 90 | 118 | 118 | 106 | 111 | 28 | 37 | 38 | 54 | 77 | 107 |
180/230 | 88 | 60 | 118 | 97 | 97 | 122 | 122 | 112 | 118 | 32 | 42 | 45 | 62 | 90 | 124 |
200/250 | 103 | 68 | 143 | 116 | 116 | 150 | 150 | 131 | 137 | 38 | 50 | 52 | 72 | 103 | 143 |
250/300 | 130 | 82 | 173 | 131 | 131 | 153 | 153 | 147 | 152 | 47 | 62 | 65 | 90 | 130 | 179 |
300/350 | 161 | 107 | 258 | 162 | 162 | 190 | 190 | 177 | 183 | 60 | 79 | 83 | 117 | 167 | 233 |
SEE-316 / ZINC | |||||||||||||||
Ø | Modulo Recto L1000 | Modulo Recto L500 | Modulo Recto Regulable 930-1500 | Te 90 Conexión a 60 | Te 90 Conexión a 80 | Te 90 Doble Conexión 60 | Te 90 Doble Conexión 80 | Te 90 con Admisión 60/100 | Te 90 con Admisión 80/125 | Colector Hollin con Desagüe Inox | Colector Hollín Con Desagüe y Reg. De Tiro Inox | Terminal Cónico Inox | Terminal Anti-lluvia Inox | Terminal Anti-Viento Inox | Soporte de Carga Inox |
80/130 | 71 | 51 | 118 | 102 | 102 | 28 | 38 | 39 | 54 | 78 | 108 | ||||
130/180 | 77 | 55 | 124 | 106 | 106 | 141 | 141 | 125 | 131 | 34 | 41 | 41 | 58 | 84 | 115 |
150/200 | 86 | 63 | 129 | 111 | 111 | 146 | 146 | 130 | 137 | 39 | 46 | 47 | 65 | 93 | 129 |
180/230 | 104 | 74 | 145 | 119 | 119 | 154 | 154 | 139 | 145 | 41 | 53 | 54 | 76 | 109 | 151 |
200/250 | 122 | 87 | 175 | 142 | 142 | 177 | 177 | 162 | 168 | 46 | 62 | 63 | 87 | 126 | 174 |
250/300 | 153 | 101 | 213 | 162 | 162 | 198 | 198 | 181 | 187 | 55 | 77 | 76 | 106 | 153 | 213 |
300/350 | 186 | 123 | 318 | 198 | 198 | 234 | 234 | 218 | 225 | 68 | 95 | 98 | 138 | 199 | 276 |
ACCESORIOS COMUNES | |||||||||||||||
Ø | Abrazadera Vientos | Abrazadera Forjado Inox | Abrazadera de Soporte | Abrazadera Fijación pared Regulable 50-75 | Junta de Silicona | ||||||||||
80/130 | 7 | 13 | 20 | 3 | |||||||||||
130/180 | 11 | 23 | 79 | 21 | 3 | ||||||||||
150/200 | 13 | 25 | 79 | 24 | 3 | ||||||||||
180/230 | 14 | 27 | 89 | 28 | 4 | ||||||||||
200/250 | 15 | 27 | 100 | 33 | 5 | ||||||||||
250/300 | 18 | 32 | 110 | 34 | 7 | ||||||||||
300/350 | 20 | 36 | 121 | 37 | 8 |
