CHIMENEA MODULAR DW ECO 316
Descripción

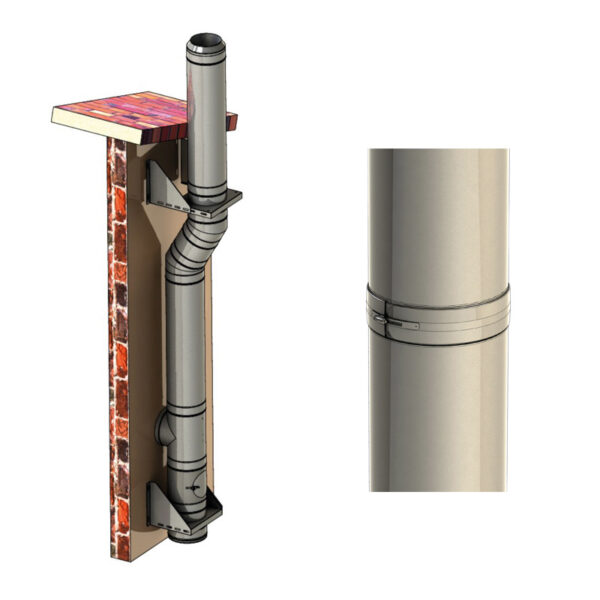

Sistema modular metálico de evacuación de humos y gases de doble pared fabricado en acero inoxidable para todo tipo de calderas. Especialmente diseñado para aplicaciones industriales y de grandes potencias. Disponible en diámetros interiores desde Ø250mm.
Campos de aplicación
– 316 sin junta: calderas atmosféricas y estancas no sobrepresionadas y estufas de combustibles sólidos (biomasa)
– 316 con junta: calderas de condensación / calderas estancas sobrepresionadas de combustibles sólidos (biomasa)
Ventajas
Estabilidad estructural:
– Máxima estabilidad gracias al desarrollo de la nueva abrazadera 2.0 con mayor superficie de agarre y trabajo atracción y compresión
Facilidad de montaje:
– Máxima conexión entre elementos (60mm)
– Posibilidad de corte de tramos rectos en obra
Garantía de estanqueidad:
– Soldadura TIG longitudinal en todos los módulos
– Codos y te’s soldados o extruidos
– Sistema de unión con junta de silicona certificada para aplicaciones en sobrepresión y/o condensación
Aislamiento:
– Ausencia total de puente térmico en toda la superficie de la chimenea
– Aislamiento de lana de roca de alta densidad
– Posibilidad de fabricación en diferentes espesores de aislamiento
Material y acabado:
– Gran variedad de materiales certificados tanto en pared interior como exterior, dependiendo de la aplicación (interior) y de la ubicación (exterior)
Accesorios:
– Amplia gama de accesorios disponibles (suportaciones, desviaciones, protecciones, inspección y limpieza, etc.)
– Diseño y fabricación propia de fijaciones especiales para casos específicos
A Continuación les indicamos los PVP. Si lo desea puede descargarse la pagina en pdf.

Ficha Técnica Air Modular DW ECO 316
Ø | Modulo Recto L1000 | Modulo Recto L500 | Modulo Recto L250 | Modulo Recto Desague Lat. | Modulo Regulable 370/550 | Modulo Regulable 550/900 | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
80/130 | 84 | 60 | 43 | 61 | 84 | 126 | |||||||
100/150 | 87 | 63 | 45 | 65 | 87 | 131 | |||||||
130/180 | 90 | 65 | 46 | 69 | 90 | 135 | |||||||
150/200 | 101 | 74 | 50 | 75 | 100 | 150 | |||||||
180/230 | 122 | 87 | 59 | 85 | 117 | 176 | |||||||
200/250 | 143 | 102 | 68 | 94 | 135 | 202 | |||||||
250/300 | 180 | 119 | 84 | 165 | 235 | ||||||||
300/350 | 219 | 145 | 108 | 215 | 281 | ||||||||
350/400 | 279 | 200 | 134 | 268 | 374 | ||||||||
400/450 | 330 | 235 | 168 | 334 | 467 | ||||||||
450/500 | 359 | 245 | 191 | 350 | 476 | ||||||||
500/550 | 390 | 265 | 210 | 369 | 499 | ||||||||
550/600 | 439 | 310 | 238 | 389 | 514 | ||||||||
600/650 | 479 | 337 | 275 | 437 | 630 | ||||||||
Ø | Codo 15º | Codo 30º | Codo 45º | Codo 90º | Codo 90º | Te 135º | Te 87º | Te 90º | |||||
80/130 | 60 | 60 | 60 | 86 | 86 | 188 | 155 | 132 | |||||
100/150 | 63 | 63 | 63 | 90 | 90 | 196 | 161 | 137 | |||||
130/180 | 65 | 65 | 65 | 92 | 92 | 202 | 167 | 141 | |||||
150/200 | 72 | 72 | 72 | 104 | 104 | 226 | 186 | 153 | |||||
180/230 | 84 | 84 | 84 | 120 | 120 | 263 | 216 | 179 | |||||
200/250 | 97 | 97 | 97 | 139 | 139 | 313 | 250 | 211 | |||||
250/300 | 118 | 118 | 118 | 170 | 170 | 370 | 306 | 257 | |||||
300/350 | 153 | 153 | 153 | 221 | 221 | 480 | 397 | 335 | |||||
350/400 | 192 | 192 | 192 | 239 | 239 | 600 | 496 | 418 | |||||
400/450 | 238 | 238 | 238 | 750 | 621 | 523 | |||||||
450/500 | 348 | 348 | 348 | 966 | 704 | 593 | |||||||
500/550 | 388 | 388 | 388 | 998 | 830 | 700 | |||||||
550/600 | 543 | 543 | 543 | 1070 | 904 | 762 | |||||||
600/650 | 642 | 642 | 642 | 1226 | 1050 | 936 | |||||||
Ø | Modulo inspección | Modulo Temperatura Humos | Modulo Inspección Puerta 40 Pa | Modulo Inspección Puerta 200 Pa | Modulo Medio Ambiente | Colector Hollín | Colector Hollín Desagüe | Colector Hollín Desagüe Aisl. | Colector Hollín Desagüe Lat. | ||||
80/130 | 72 | 297 | 250 | 297 | 22 | 28 | 64 | ||||||
100/150 | 75 | 310 | 260 | 310 | 24 | 29 | 69 | ||||||
130/180 | 77 | 319 | 269 | 319 | 332 | 29 | 34 | 77 | |||||
150/200 | 86 | 356 | 299 | 356 | 342 | 33 | 39 | 82 | |||||
180/230 | 100 | 407 | 313 | 376 | 360 | 36 | 41 | 91 | |||||
200/250 | 115 | 440 | 371 | 390 | 375 | 40 | 46 | 97 | |||||
250/300 | 143 | 493 | 394 | 425 | 396 | 48 | 55 | 108 | |||||
300/350 | 184 | 524 | 437 | 444 | 432 | 58 | 68 | 129 | |||||
350/400 | 230 | 587 | 472 | 512 | 694 | 75 | 114 | 152 | |||||
400/450 | 287 | 618 | 499 | 562 | 740 | 159 | 181 | ||||||
450/500 | 313 | 673 | 544 | 612 | 775 | 189 | 212 | ||||||
500/550 | 342 | 733 | 593 | 667 | 811 | 226 | 261 | ||||||
550/600 | 355 | 787 | 624 | 698 | 876 | 276 | 344 | ||||||
600/650 | 371 | 800 | 647 | 727 | 923 | 286 | 419 | ||||||
Ø | Terminal Cónico | Terminal Anti-Lluvia | Terminal Anti-Viento | Terminal Horizontal Rejilla | Terminal Vertical Rejilla | Terminal Gas | |||||||
80/130 | 39 | 54 | 78 | 49 | 79 | ||||||||
100/150 | 40 | 56 | 81 | 49 | 83 | ||||||||
130/180 | 41 | 58 | 84 | 51 | 85 | 229 | |||||||
150/200 | 47 | 65 | 93 | 58 | 93 | 291 | |||||||
180/230 | 54 | 76 | 109 | 68 | 112 | 337 | |||||||
200/250 | 63 | 87 | 126 | 79 | 128 | 356 | |||||||
250/300 | 76 | 106 | 153 | 95 | 150 | 399 | |||||||
300/350 | 98 | 138 | 199 | 123 | 215 | 523 | |||||||
350/400 | 124 | 172 | 239 | 155 | 267 | 583 | |||||||
400/450 | 153 | 215 | 296 | 191 | 333 | 706 | |||||||
450/500 | 168 | 238 | 349 | 895 | |||||||||
500/550 | 183 | 249 | 370 | 1004 | |||||||||
550/600 | 193 | 350 | 1110 | ||||||||||
600/650 | 199 | 394 | 1155 | ||||||||||
Ø | Regulador de Tiro | Estabilizador de Tiro | Ampliación (1 Diametro) | Reducción (1 Diametro) | Adaptador Simple a Doble | Adaptador Doble a Simple | |||||||
80/130 | 126 | 130 | 58 | 58 | 27 | 27 | |||||||
100/150 | 131 | 138 | 70 | 70 | 30 | 30 | |||||||
130/180 | 135 | 144 | 91 | 91 | 30 | 30 | |||||||
150/200 | 150 | 185 | 105 | 105 | 34 | 34 | |||||||
180/230 | 176 | 204 | 123 | 123 | 40 | 40 | |||||||
200/250 | 202 | 214 | 134 | 134 | 46 | 46 | |||||||
250/300 | 247 | 241 | 162 | 162 | 56 | 56 | |||||||
300/350 | 322 | 262 | 183 | 183 | 72 | 72 | |||||||
350/400 | 402 | 320 | 241 | 241 | 90 | 90 | |||||||
400/450 | 502 | 392 | 314 | 314 | 113 | 113 | |||||||
450/500 | 547 | 471 | 392 | 392 | 122 | 122 | |||||||
500/550 | 596 | 523 | 445 | 445 | 134 | 134 | |||||||
550/600 | 632 | 550 | 471 | 471 | 166 | 166 | |||||||
600/650 | 650 | 655 | 576 | 576 | 171 | 171 | |||||||
Ø | Pasamuros | Cubreaguas 0-5º | Cubreaguas 5-25º | Cubreaguas 25-45º | Collarin Antitormenta | Junta Silicona | |||||||
80/130 | 21 | 112 | 112 | 195 | 15 | 3 | |||||||
100/150 | 22 | 113 | 113 | 197 | 18 | 3 | |||||||
130/180 | 28 | 127 | 127 | 207 | 22 | 3 | |||||||
150/200 | 28 | 141 | 141 | 210 | 25 | 3 | |||||||
180/230 | 34 | 146 | 146 | 216 | 28 | 4 | |||||||
200/250 | 35 | 160 | 160 | 219 | 32 | 5 | |||||||
250/300 | 45 | 177 | 177 | 229 | 38 | 7 | |||||||
300/350 | 50 | 196 | 196 | 234 | 41 | 8 | |||||||
350/400 | 66 | 215 | 215 | 248 | 45 | 9 | |||||||
400/450 | 85 | 233 | 233 | 296 | 63 | 10 | |||||||
450/500 | 111 | 266 | 266 | 338 | 82 | 11 | |||||||
500/550 | 121 | 294 | 294 | 377 | 107 | 12 | |||||||
550/600 | 133 | 331 | 331 | 423 | 116 | 14 | |||||||
600/650 | 148 | 372 | 372 | 475 | 127 | 16 | |||||||
Ø | Soporte Carga Regulable | Placa Base Con Desagüe Lat. | Abrazadera de Unión 2.0 | Abrazaera Fijacion pared Regulable | Abrazadera pared Fija | Abrazadera Pared 50-150 | Abrazadera Pared 150-250 | Abrazadera Amarre Tornillo | Abrazadera Vientos | Abrazadera Soporte | Soporte de Techo | ||
80/130 | 108 | 120 | 4 | 20 | 58 | 63 | 7 | 18 | |||||
100/150 | 113 | 125 | 5 | 21 | 61 | 66 | 8 | 22 | |||||
130/180 | 115 | 129 | 6 | 21 | 63 | 69 | 11 | 79 | 27 | ||||
150/200 | 129 | 145 | 7 | 24 | 71 | 78 | 13 | 79 | 30 | ||||
180/230 | 151 | 151 | 8 | 28 | 86 | 92 | 14 | 89 | 35 | ||||
200/250 | 174 | 170 | 11 | 33 | 99 | 107 | 15 | 100 | 39 | ||||
250/300 | 213 | 193 | 16 | 34 | 118 | 131 | 35 | 18 | 110 | 46 | |||
300/350 | 276 | 208 | 18 | 37 | 147 | 162 | 40 | 20 | 121 | 50 | |||
350/400 | 345 | 243 | 23 | 47 | 184 | 200 | 46 | 22 | 147 | 56 | |||
400/450 | 429 | 297 | 26 | 53 | 221 | 250 | 52 | 30 | 175 | 78 | |||
450/500 | 468 | 324 | 29 | 68 | 240 | 272 | 57 | 40 | 192 | 101 | |||
500/550 | 510 | 352 | 31 | 84 | 263 | 297 | 63 | 53 | 219 | 131 | |||
550/600 | 587 | 416 | 36 | 100 | 294 | 336 | 69 | 57 | 248 | 143 | |||
600/650 | 653 | 451 | 39 | 110 | 335 | 380 | 75 | 63 | 268 | 155 | |||
