TAPAS Y REJILLAS

-Descripción:

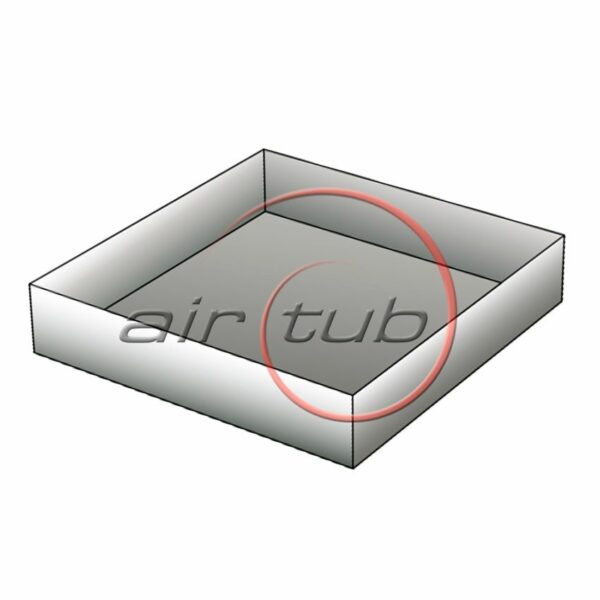

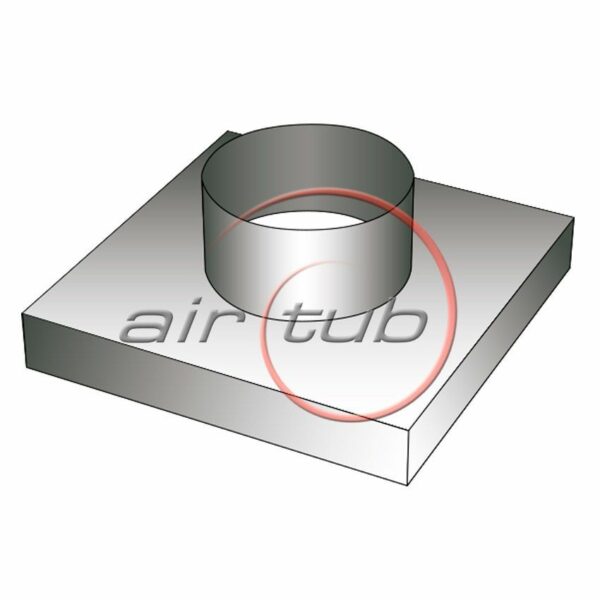

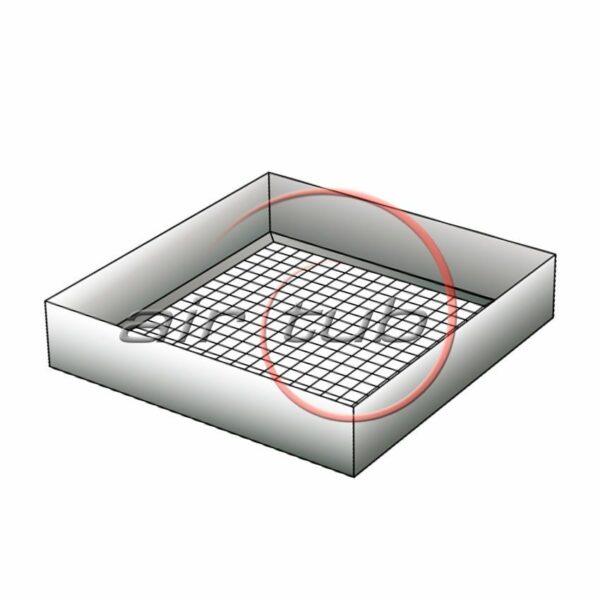

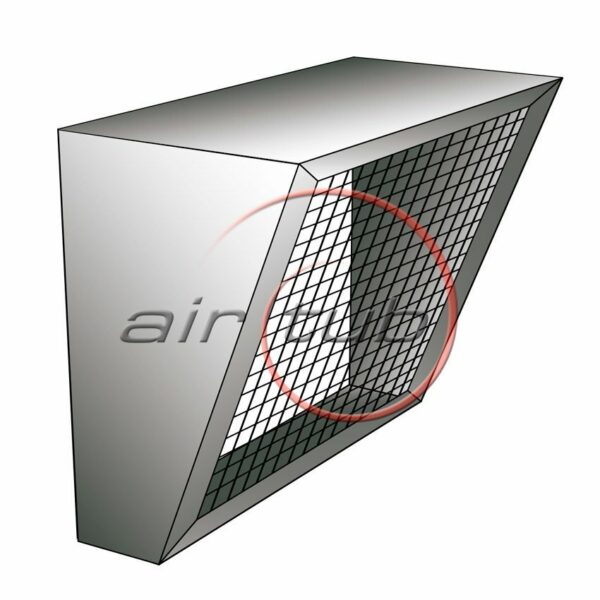

Tapas ciegas  cuadradas o rectangulares, con cuello circular o con malla electrosoldada para su colocación en cajas de ventilación o similares. Deflectores cuadrados o rectangulares fabricados a medida. Rejillas de difusión para colocar directas a tubo circular.

Material:
Acero galvanizado con recubrimiento de zinc Z-200/ Z-275 de espesores 0.5,0.6,0.8 y 1 mm según el diámetro. Malla electrosoldada galvanizada 13 x 13mm y manta filtrante

-Tipo de unión:
Enchufable, perfil “metu” ,bayoneta y perfil para union con conducto de fibra tipo “Climaver”.

-Opciones:
Posibilidad de fabricar tapas y deflectores a cualquier medida, con las esquinas soldadas, pliegue central en cruz, y diferentes acabados.



Categorías:

A Continuación les indicamos los PVP. Si lo desea puede descargarse la pagina en pdf.

Ficha Técnica Codo 45º

Ficha Técnica Rejillas para tubo Circular

Ficha Técnica Codo 45º

Ficha Técnica Deflector

Ficha Técnica Codo 30º

Ficha Técnica Tapa Malla

Ficha Técnica Codo 45º

Ficha Técnica Tapa con Cuello

Ficha Técnica Codo 30º

Ficha Técnica Tapa Ciega

Catálogo PDF Airtub

Tarifa Tapas y Rejillas



A X BTAPA CIEGATAPA CON CUELLOTAPA MALLADEFLECTOR
150 X 1505,4510,819,0727,44
200 X 2007,2814,0612,1236,60
250 X 2509,1017,0815,1245,77
300 X 30010,9218,8918,1754,92
350 X 35012,7321,5321,1964,06
400 X 40014,5724,1824,2273,21
450 X 45016,3926,9527,2482,37
500 X 50018,2029,8330,2691,52
600 X 60021,8634,5036,3196,11
700 X 70025,4940,3042,40100,68
800 X 80029,1547,9448,44115,08
900 X 90032,7753,7652,69144,23
1000 X 100036,4362,3660,56183,05
1100 X 110040,0668,4166,61205,34
1200 X 120043,7274,8387,20258,97
1300 X 130047,3581,07102,36301,85
1400 X 140051,0086,89119,32349,51
1500 X 150054,6493,54136,28397,18

Para seleccionar  la medida de la tabla: (A + B)/2

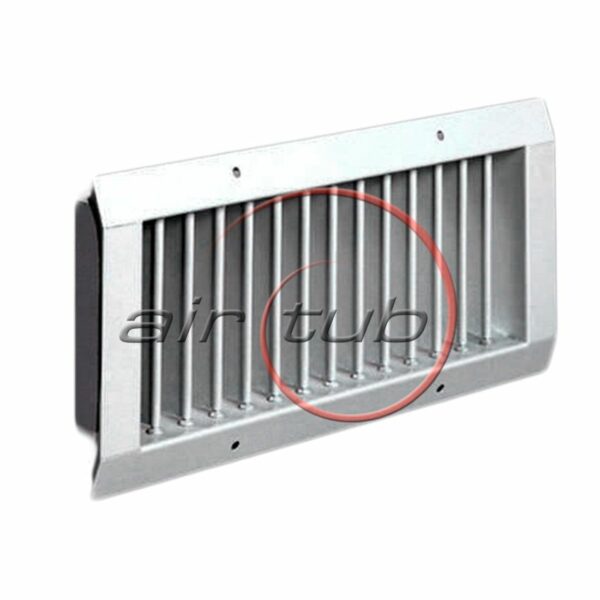

REJILLAS PARA TUBO CIRCULAR
L X H
SIMPLE DEFLEXIONDOBLE DEFLEXIONREGULACION
425 X 7540,1844,0639,46
525 X 7542,9147,9545,79
625 X 7549,1055,8747,09
825 X 7560,7779,3479,06
425 X 12542,0546,6639,89
525 X 12545,2250,4048,24
625 X 12550,1160,1949,82
825 X 12568,1184,1079,92
425 X 22546,5153,7143,63
525 X 22551,7061,0648,96
625 X 22559,9069,1252,42
825 X 22574,8885,2587,12
